剛架結構施工工藝流程主要包括以下步驟：，，1.設計階段：根據工程需求，進行剛架結構的初步設計和詳細設計。包括確定剛架的尺寸、形狀、材料、荷載等參數，并繪制施工圖紙。，，2. 材料準備：根據施工圖紙的要求，采購所需的鋼材、混凝土、預應力筋等材料。對材料進行檢驗和驗收，確保其質量符合要求。，，3. 基礎處理：在施工前，對地基進行勘察和處理，確保地基承載力滿足剛架結構的要求。對于需要加固的基礎，進行相應的加固處理。，，4. 模板制作與安裝：根據施工圖紙的要求，制作鋼筋混凝土模板，并進行安裝。模板應具有足夠的強度和穩定性，以確?；炷翝仓馁|(zhì)量。，，5. 鋼筋綁扎：將預制或現場制作的鋼筋按照設計要求進行綁扎，形成鋼筋骨架。，，6. 混凝土澆筑：在模板內澆筑混凝土，采用振搗器等工具進行振搗，確?；炷撩軐崯o空洞。，，7. 預應力張拉與錨固：對預應力筋進行張拉，并將錨固裝置固定在梁柱上，以承受荷載產生的拉力。，，8. 檢查與驗收：對剛架結構進行檢查和驗收，確保其質量和安全性符合要求。，，9. 拆除模板和鋼筋：在混凝土達到一定強度后，拆除模板和鋼筋，進行后續施工或使用。

剛架結構的施工工藝流程

剛架結構的施工工藝流程包括了多個關鍵步驟，從施工準備到最終的驗收，每一步都至關重要。以下是根據提供的搜索結果整理的剛架結構施工工藝流程：

1. 施工準備

在開始施工之前，需要進行一系列的準備工作。這包括詳細閱讀和理解工程設計圖紙和要求，確定剛架結構的尺寸、高度和位置等參數。此外，還需要預先確定好施工現場，并進行必要的清理和標記，確保施工區域的安全。同時，要安排好所需的人力和物力資源，確保施工進度和質量。

2. 施工放線

施工放線是剛架結構施工的第一步，也是非常關鍵的一步。按照設計要求，根據圖紙要求，配合土建單位將標高、軸線核實核準。施工前用經緯儀復核軸線，并用水準儀確定標高，并用墨線在不易損壞的固定物上作好記號，注明標高，并做好記錄。在確定軸線和標高之后，即放好大樣之后，再放小樣，也就是確定每個鋼柱在基礎混凝土上的連接面邊線及縱橫十字軸線，即門式剛架的柱腳位置。

3. 基礎混凝土內預埋螺栓

在基礎混凝土澆搗之前，需要仔細核對螺栓的大小、長度、標高及位置，并固定好預埋螺栓。在基礎混凝土澆搗之前，黃油及塑料薄膜包住預埋螺栓的絲口部分，以避免混凝土澆搗時對螺栓絲口的污染。在澆搗混凝土之時，派有經驗的專人值班，做好混凝土澆搗時對預埋螺栓定位的影響?；A(chǔ)混凝土澆搗之后，及時清理預埋螺栓桿及絲口上的殘留混凝土。

4.鋼結構加工制作

鋼結構加工制作包括多個環節，首先是下料圖單，這是材料檢驗部分，內容包括對工程所選用的型號、規格的確認以及材料的質量檢查。其次是放樣、號料，放樣劃線時，應清楚標明裝配標記、螺孔標注、加強板的位置方向、傾斜標記及中心線、基準線和檢驗線，必要時制作樣板。然后是下料，鋼板下料采用數控多頭切割機下料，但下料前應將切割表面的鐵銹、污物清除干凈，以保持切割件的干凈和平整，切割后應清除溶渣和飛濺物，操作人員熟練掌握機械設備使用方法和操作規程調整設備最佳參數的最佳值。接著是組立、成型，鋼材在組立前應矯正其變形，并達到符合控制偏差范圍內，接觸毛面應無毛刺、污物和雜物，以保證構件的組裝緊密結合，符合質量標準。最后是焊接，該工序采用設備為門式全自動埋弧焊機。焊接鋼柱、鋼梁采用門式自動埋弧焊進行焊接；柱梁連接板加肋板采用手工焊接。

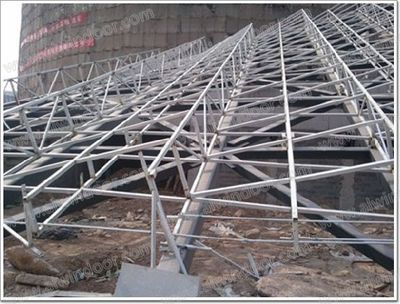

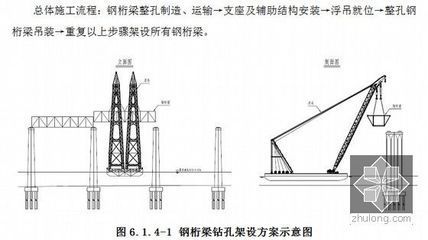

5. 鋼結構安裝

鋼結構安裝是剛架結構施工的重要環節。首先復核混凝土基礎的軸線及基礎頂面標高，采用分件吊裝的方法，先吊裝所有鋼柱，待校正固定后，依次吊裝鋼梁，隨吊隨調整，然后進行安裝固定，最后吊裝屋面支撐及檁條系統。

6. 驗收

鋼構件出廠前，應提交相關資料進行驗收。這是確保施工質量和安全的最后一環。

以上就是剛架結構的施工工藝流程，希望對您有所幫助。
