鋼結構防火涂料施工是確保建筑結構在火災中能夠有效保護的關鍵步驟。以下是一些關鍵的注意事項：，，1. 選擇合適的防火涂料：根據(jù)建筑物的耐火等級和防火要求，選擇適當?shù)姆阑鹜苛项愋秃秃穸取２煌愋偷姆阑鹜苛暇哂胁煌男阅?，如耐火時間、防火隔熱效果等。，，2. 確保涂層均勻：在施工過程中，應確保防火涂料的涂層均勻覆蓋在鋼結構表面。這可以通過使用專業(yè)的噴涂設備或手工涂刷來實現(xiàn)。涂層的不均勻可能導致防火效果不佳。，，3. 控制涂層厚度：涂層的厚度直接影響到防火涂料的防火效果。過厚的涂層可能導致防火涂料的性能降低，而過薄的涂層則可能無法達到預期的防火效果。在施工過程中，應嚴格按照設計要求控制涂層厚度。，，4. 避免涂層脫落：在施工過程中，應注意保持防火涂料與鋼結構表面的接觸，避免涂層脫落。這可以通過使用專用的粘結劑或在施工前對鋼結構表面進行預處理來實現(xiàn)。，，5. 注意施工環(huán)境：在施工過程中，應注意施工現(xiàn)場的環(huán)境條件，如溫度、濕度等。過高或過低的溫度、濕度都可能影響防火涂料的性能，因此在施工過程中應盡量避免這些不利因素。
鋼結構防火涂料施工注意事項
- 施工前的注意事項
- 鋼結構表面處理：施工前必須對鋼結構的表面進行清潔，除去灰塵、油污和雜質(zhì)等，因為涂料一旦沾染上這些，就會造成涂層附著力的下降，導致后期開裂，影響防火效果；同時要對鋼結構表面做除銹和防腐處理，并且一定要等到防腐底漆全部干透后再進行防火涂料的施工。
- 施工團隊與方案：鋼結構防火涂料的施工，應該交由經(jīng)過專業(yè)培訓并且擁有合格資質(zhì)的施工團隊進行，還要根據(jù)建筑工程的特點定制嚴格的施工方案，并按照規(guī)劃執(zhí)行，這樣才能保證防火涂層的牢固。

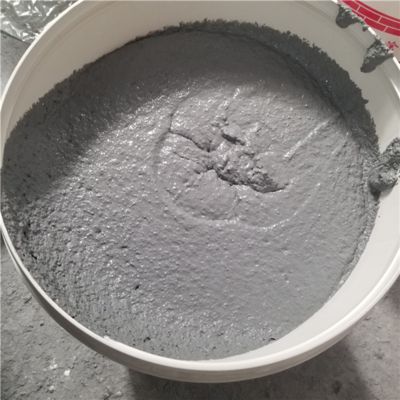

- 涂料的準備：防火涂料在使用前，由于涂料中各種成分比重不同，出現(xiàn)沉淀屬正?，F(xiàn)象，使用前應充分攪拌均勻；如太稠可加稀釋劑，但稀釋劑投放量控制在5% - 10%，切忌過度稀釋，以免降低其粘結強度，影響施工質(zhì)量。
- 施工過程中的注意事項
- 施工環(huán)境：
- 溫度方面，施工溫度一般在5 - 35℃（或5 - 38℃）為宜，冬季施工應在5℃以上，夏季應在35℃以下，避免受凍或過熱；施工后24小時內(nèi)避免雨淋；在施工期間及施工后的24h內(nèi)，環(huán)境溫度不得低于4℃，以防止遭受凍害；薄型防火涂料是水性鋼結構防火涂料，在極度干燥和炎熱條件下，應創(chuàng)造必要的養(yǎng)護條件，防止涂層失水過快。
- 濕度方面，相對濕度不宜大于80%（或濕度85%且空氣流通，當濕度超過90%不適宜施工）；當構件表面有結露現(xiàn)象，或者遇到陰雨天，都不適宜再進行施工。
- 通風與風速，施工現(xiàn)場要保持空氣流通，但也要注意風速，如果風速5m/s時不宜施工，避免導致涂料附著力降低，造成開裂等現(xiàn)象。
- 嚴禁明火，施工現(xiàn)場要嚴禁明火，儲存防火涂料的空間應該防止雨淋和暴曬，要對涂料進行保護。
- 施工操作：
- 施工方法可采用刷涂、噴涂或滾涂，但刷涂為主時刷涂方向要一致，切勿交叉或反復涂刷；噴涂時要掌握好涂料的稠度，空壓機的壓力和噴射時噴槍口與構件的距離，施工中主要觀察濺落物，濺落物多說明施工參數(shù)不合理，應當予以調(diào)整；鋼結構防火涂料中稀釋劑摻量不可過多，否則會降低了涂料正常施工粘度，涂料不能附著在鋼結構表面。
- 多次涂覆時，第一遍的厚度一般在0.10 - 0.15mm（或每遍厚度可涂0.1 - 1mm），要等到干透后再進行第二次施工；每次施工的間隔時間根據(jù)各地的環(huán)境氣溫、濕度、和基材溫度有所不同，一般在18 - 24小時左右；每遍涂刷面不得有漏涂現(xiàn)象，且應確保涂刷均勻。
- 施工后的注意事項
- 涂層檢測：涂層厚度應達到設計值，其節(jié)點部位宜作加厚處理；涂層厚度應邊施工邊檢查（用測厚儀測定），還應當用目視法檢測涂層顏色及漏涂和裂縫情況，用0.5 - 1kg榔頭輕擊涂層檢測其強度等，用1m直尺檢測涂層平整度；如果涂層裂縫普遍且寬度較大，應研究和分析工藝是否正確，涂料的配合比是否合理。
- 涂層養(yǎng)護：涂覆后的涂層應完整，無漏涂、表面均勻，色澤一致，無流掛、脫落、開裂現(xiàn)象；涂料養(yǎng)護期28天；未用完的涂料應密封保存，以備再用。
鋼結構防火涂料干燥時間
防火涂料施工環(huán)境要求
鋼結構防火涂料驗收標準
防火涂料施工常見問題解決
鋼結構防火涂料如何施工,老師傅給出了3條建議
隨著鋼結構建筑越來越多，人們對鋼結構的防火性能也越發(fā)的關注。 雖然鋼結構本身具有重量輕、強度高、施工成本低等特點，但在防火性能上的表現(xiàn)較差。 一旦遇到火災發(fā)生，迅速上升的環(huán)境溫度就會破壞鋼結構的穩(wěn)定性，從而導致建筑物的損壞或者坍塌。 鋼結構防火涂料 所以鋼結構防火涂料在建筑防火中的作用十分重要。 一、鋼結構防火涂料施工步驟 只有按照正確的施工方法進行施工，并且達到工程的驗收標準，才能讓防火涂層真正發(fā)揮作用。 步驟一:鋼結構防火涂料在施工前，一定要對鋼結構表面做除銹和防腐處理。 并且一定要等到防腐底漆全部干透后再進行防火涂料的施工。 步驟二:在施工時，要對防火涂料進行充分的攪拌，使其中的化學成分充分的融合，攪拌均勻后再進行施工。 步驟三:在防火涂料施工時，要多次涂覆。 第一遍的厚度一般在0.10-0.15mm，要等到干透后再進行第二次施工。 因為各地的環(huán)境氣溫、濕度、和基材溫度都不一樣，所以每次施工的間隔時間也有不用的要求，一般在18-24小時左右。 另外，在施工時，要保持現(xiàn)場的空氣流通，但也要注意風速。 步驟四:防火涂料的施工，主要以刷涂為主。 雖然有的工程會選擇噴涂的形式來施工，但這種方式相對來說會比較浪費材料。 二、鋼結構防火涂料施工注意事項 為了保證鋼結構防火涂層不開裂，更好地起到防火的保護作用，在施工時，要注意到以下幾點。 1、施工前，必須對鋼結構的表面進行清潔。 不能有灰塵、油污和雜質(zhì)。 因為涂料一旦沾染上這些，就會造成涂層附著力的下降，導致后期開裂，影響防火效果。 2、一定要注意天氣變化。 如果遇到陰雨天，或者鋼結構表面有結露現(xiàn)象，并且空氣中的濕度超過90%，都不適宜再進行施工。 施工現(xiàn)場要嚴禁明火，儲存防火涂料的空間應該防止雨淋和暴曬，要對涂料進行保護。 3、鋼結構防火涂料的施工，應該交由經(jīng)過專業(yè)培訓并且擁有合格資質(zhì)的施工團隊進行，還要根據(jù)建筑工程的特點定制嚴格的施工方案，并按照規(guī)劃執(zhí)行。 這樣才能保證防火涂層的牢固。 鋼結構防火涂料施工方案
鋼結構防火涂料施工方法及注意事項.docx
鋼結構防火涂料施工方法及注意事項一、施工方法1、施工前必須對基層(被涂材料)進行清理，除去灰、油污浮漆待雜物。 2、攪拌均勻后方可涂刷，以保證施工質(zhì)量和產(chǎn)品性能。 3、應在5以上，施工后24小時內(nèi)避免雨淋。 4、本涂料一般涂二層，必要時可涂三層，或蓋光一遍，涂完第一遍后，自然干燥后便可進行下一層施工。 每遍涂刷面不得有漏涂。 每平米用量≥500g，達到一級防火標準。 5、涂刷工藝采用刷涂、噴涂或滾涂，涂刷均勻即可。 刷涂方向要一致，切勿交叉或反復涂刷。 二、注意事項冬季施工應在5以上，夏季應在35以下，避免受凍或過熱。 薄型防火涂料是水性鋼結構防火涂料，涂刷于鋼構件表面，遇火時涂層膨脹發(fā)泡形成炭化耐火隔熱保護層隧道防火涂料的施工一般采用分層間隔性施工工藝，分基層(防火層)和表層(顏色層)施工。 施工期間及施工后的24h內(nèi)，環(huán)境溫度不得低于4，以防止遭受凍害。 在極度干燥和炎熱條件下，應創(chuàng)造必要的養(yǎng)護條件，防止涂層失水過快。 1、施工機具:砂漿攪拌機、專用噴涂設備(擠壓式灰漿泵、空壓機)、涂抹灰漿專用鐵板、清洗用具、運輸工具等。 2、施工準備:(1)將隧道砼表面的浮塵、油污等清洗干凈，并灑水潤濕。 (2)修補凹凸不平的地方，確保隧道砼表面的平整。 同時對砼表面特別光滑的地方，要求用砂漿抹面。 (3)漏水的地方一定要補漏止水。 3、基層施工:(1)水和涂料以(0.70~0.75):1的比例混合，用攪拌機攪拌20min(一定要確保攪拌時間，涂料要隨拌隨用)，成稠漿狀。 (2)用少量的漿料做間距為2.5m的橫條狀厚度標志，作為噴涂施工的參照物。 (3)用噴涂機從隧道的腰部向頂部(從下而上)進行噴涂，每次噴涂厚度3~8.(4)待第一次噴涂基本干透后，繼續(xù)噴涂第二次，如此循環(huán)，直至噴涂到設計厚度。 (5)因噴涂表面不夠光滑，所以在最后一次噴涂后，要立即用料漿進行手工補填找平、修整，使涂層表面平整光滑，并確保涂層達到設計厚度。 (6)基層完工后，要求涂層表面平整、光滑、潔凈薄和超薄，就是厚度的差別，以及耐火極限有不同;NCB(超薄型)的涂層厚度在0.5-2.13mm，耐火時間是0.5-2h;NB(薄型)的涂層厚度一般在3-7mm，耐火時間1.0-2.5h。
鋼結構防火涂料施工注意事項.docx
該【鋼結構防火涂料施工注意事項】是由【min】上傳分享，文檔一共【2】頁，該文檔可以免費在線閱讀，需要了解更多關于【鋼結構防火涂料施工注意事項】的內(nèi)容，可以使用淘豆網(wǎng)的站內(nèi)搜索功能，選擇自己適合的文檔，以下文字是截取該文章內(nèi)的部分文字，如需要獲得完整電子版，請下載此文檔到您的設備，方便您編輯和打印。 鋼結構防火涂料施工注意事項 鋼結構通常在450~650溫度中就會失去承載能力、發(fā)生很大的形變、導致鋼柱、鋼鋼結構防火漆梁彎曲，結果因過大的形變而不能繼續(xù)使用，一般不加保護的鋼結構的耐火極限為15分鐘左右。 鋼結構防火涂料的施工注意事項: 1、鋼結構防火噴涂保護應由經(jīng)過培訓合格并具備相應施工資質(zhì)的專業(yè)施工隊施工。 根據(jù)工程特點和產(chǎn)品選型等制定嚴格的施工方案。 涂料的理化性能可按照工程需要在工程進行前按規(guī)定比例進行抽檢。 對膨脹型防火漆在施工中應當選擇不同部位測試發(fā)泡性能。 2、防火漆的基材表面清理應作為一道工序嚴格檢查。 清除塵土、鐵屑、鐵銹、油脂以及其他妨礙黏附的物質(zhì)，并做好基材的防銹處理。 鋼結構防火涂料中的底層和面層涂料應相應配套，底層涂料不得銹蝕鋼材。 3、涂層厚度應達到設計值，其節(jié)點部位宜作加厚處理。 噴涂場地要求、構件表面處理、接縫填補、涂料配制、噴涂遍數(shù)、質(zhì)量控制與驗收等，均應符合現(xiàn)行國家標準《鋼結構防火漆應用技術規(guī)范》(CECS24)的規(guī)定。 涂層厚度應邊施工邊檢查(用測厚儀測定)。 涂層若裂縫普遍且寬度較大，應研究和分析工藝是否正確，涂料的配合比是否合理. 4、防火漆的噴涂要掌握好涂料的稠度，空壓機的壓力和噴射時噴搶口與構件的距離。 施工中主要觀察，濺落物多說明施工參數(shù)不合理，應當予以調(diào)整。 鋼結構防火涂料中稀釋劑摻量不可過多，否則會降低了涂料正常施工粘度，涂料不能附著在鋼結構表面。 5、在涂料施工過程中，必須在前一遍涂層基本干燥固化后，再施工后一遍。 涂料的保護方式、施工遍數(shù)與保護層厚度應根據(jù)施工設計要求確定，每一遍的涂覆厚度應適中，不宜過厚或未滾涂均勻，以免影響涂層質(zhì)量。 鋼結構防火涂料 涂層厚度的測量，還應當用目視法檢測涂層顏色及漏涂和裂縫情況，~1kg榔頭輕擊涂層檢測其強度等，用1m直尺檢測涂層平整度。
鋼結構薄型防火涂料施工注意事項有哪些
鋼結構防火涂料，電纜防火涂料，防火包，防火泥，防火板，阻火模塊，防火密封膠，防火布搜店鋪搜全站 鋼結構薄型防火涂料施工注意事項有哪些 注意事項 1.施工溫度5-38℃之間，相對濕度85%且空氣流通，當風速5m/s雨雪或構件表面結露時，不宜施工，避免導致涂料附著力降低，造成開裂等現(xiàn)象。 2.遇特殊使用，如構件在使用過程中有嚴重振動、潮濕、碰撞等環(huán)境時，可加玻璃布進行包裹，在涂層施工到三分之二厚度時，包裹纖維布，網(wǎng)間搭接5-10cm，并將網(wǎng)沿一個方向壓實，特別是邊角和連接處必須壓實。 3.涂覆后的涂層完整，無漏涂、表面均勻，色澤一致，無流掛、脫落、開裂現(xiàn)象。 4.涂料養(yǎng)護期28天。 包裝與貯運 1.包裝:采用塑料桶或鐵桶包裝，每桶25kg。 2.儲存條件:儲存溫度5-38℃，通風、干燥條件下儲存，防雨淋、爆曬、破損、重壓、火源等因素。 3.儲存期:6個月。 1.本涂料不能與其他涂料在濕狀下混合使用。 2.未用完的涂料應密封保存，以備再用。 3.施工過程中嚴禁結露、淋雨或浸水，否則會影響粘接強度。 4.施工人員在施工過程中要做好防護，正確使用防護裝備。 室內(nèi)膨脹型鋼結構防火涂料 一、產(chǎn)品用途: 該產(chǎn)品可廣泛應用于各類鋼結構工程的防火保護，設計滿足鋼結構一、二耐火的等要求。 二、產(chǎn)品特性: 1、涂層薄、防火隔熱性能不錯。 2、防火、隔熱各項性能指標完全達到或超過《GB14907-2018鋼結構防火涂料》標準要求。 3、單組份、高固含量，施工簡單方便。 4、涂膜外觀平整細膩。 5、附著力強，堅固耐久，具有防火、防腐雙重功能。 三、施工注意事項: 1、施工前鋼構件表面需除銹，按標準涂刷防銹漆。確保基材表面潔凈干燥，無油污、無灰塵、無露水。 2、由于涂料中各種成分比重不同，出現(xiàn)沉淀屬正常現(xiàn)象。 使用前應充分攪拌均勻，如太稠可加稀釋劑，稀釋劑投放量控制在5%-10%，切忌過度稀釋，以免降低其粘結強度，影響施工質(zhì)量。 3、施工方法可采用刷、噴、輥涂。 4、每遍厚度可涂0.1-1mm。 施工環(huán)境溫度為5-35℃，涂層實干后方可進行下一道涂刷，涂層未干前切忌雨淋和曝曬。 5、施工現(xiàn)場應確保通風良好，禁止明火。 環(huán)境溫度在5-35℃為宜，相對濕度不宜大于80%。
鋼結構防火涂料怎么施工
防火涂料是一種比較特殊的材料，這種防火涂料可以降低易燃性，避免火災迅速蔓延，而且還能提高涂層材料的耐火極限。 那么，接下來為大家介紹鋼結構防火涂料怎么施工。 一、鋼結構防火涂料怎么施工 1、鋼結構防火涂料施工前，要對鋼結構表面進行除銹處理。 2、要對防火涂料攪拌均勻，攪拌均勻之后即可開始施工。 3、進行第一遍施工時，厚度以0.10-0.15mm為宜，等第一遍干透之后再進行第二遍施工，涂抹厚度在0.15-0.20mm，不要超過0.30mm。 4、等防火涂料完全干透之后，就算施工完成了。 二、防火涂料有哪些種類 1、鋼結構防火涂料 由于鋼材抗震、抗彎，所以是一種非常有優(yōu)勢的材料，可以增加建筑物的負荷能力，而且應用十分廣泛。 另外，鋼結構防火涂料，只是才鋼結構上面涂刷了一層防火涂料，因此可以起到一定的防火效果。 2、飾面型防火涂料 飾面型防火涂料不僅防火、而且非常美觀，當發(fā)生火災的時候，可以有效避免火勢蔓延，因此深受人們的喜愛。 另外，這種飾面型防火涂料集裝飾性和防火性為一體。 3、隧道防火涂料 隧道防火涂料是以飾面型防火涂料為基礎，但是這種涂料擁有自己的特性，比如附著力好、涂膜裝飾性好、耐伸縮變化、耐腐蝕等優(yōu)點。 4、水性防火涂料 水性防火涂料可以有效降低火災蔓延，具有難燃性、不燃性等優(yōu)點，是一種具有保護性的防火涂料，而且運用非常廣泛，因此深受許多消費者的歡迎。 小編總結:關于鋼結構防火涂料怎么施工就介紹到這里了，看完之后希望對大家有所幫助，如果想要了解更多相關知識，可以注齊家網(wǎng)資訊。 10秒估算報價結果
《安全管理》之鋼結構防火涂料施工中注意事項.doc
《安全管理》之鋼結構防火涂料施工中注意事項.doc 該【《安全管理》之鋼結構防火涂料施工中注意事項】是由【woyaonulifacai】上傳分享，文檔一共【2】頁，該文檔可以免費在線閱讀，需要了解更多關于【《安全管理》之鋼結構防火涂料施工中注意事項】的內(nèi)容，可以使用淘豆網(wǎng)的站內(nèi)搜索功能，選擇自己適合的文檔，以下文字是截取該文章內(nèi)的部分文字，如需要獲得完整電子版，請下載此文檔到您的設備，方便您編輯和打印。 此資料由網(wǎng)絡收集而來，如有侵權請告知上傳者立即刪除。 資料共分享，我們負責傳遞知識。 鋼結構防火涂料施工中注意事項 ，嚴格執(zhí)行施工安全的有關規(guī)定，樹立安全意識。 、互保安全責任制，使用的安全用具要定期檢查維修。 ，并經(jīng)常開展安全學***活動。 安全員在現(xiàn)場巡回檢查，隨時制止各種違章作業(yè)行為，發(fā)現(xiàn)問題有記錄，有整改措施，有落實。 ，配備安全網(wǎng)和低壓照明設施，施工人員統(tǒng)一進行安全教育及現(xiàn)場培訓，施工作業(yè)交底后方可進入施工現(xiàn)場，施工人員應穿戴工作服、口罩、安全帽、防護鏡、作業(yè)時系好安全帶，嚴禁重疊作業(yè)和上下拋物，并備有3-4個爬梯和2-3個移動工作臺架，使用是設專人管理、監(jiān)護。 ，控制空壓機表壓在6-8㎏/㎡左右，電源線采用高壓絕緣導線與施工配電柜相接，配電柜設緊急按鈕，以便在緊要是切斷電源。 《安全管理》之鋼結構防火涂料施工中注意事項來自淘豆網(wǎng)www.taodocs.com轉載請標明出處.
鋼結構防火涂料施工安全.docx
鋼結構防火涂料施工安全是非常關鍵的，每個細節(jié)都會出現(xiàn)人身安全，在選擇的時候要注意保護自己提醒他人。 建筑網(wǎng)小編就鋼結構防火涂料施工安全和大家說明一下。 一、防火涂料噴涂作業(yè)應由經(jīng)過培訓合格的操作人員施工，在作業(yè)前，應檢查操作人員是否有相關培訓證，參加施工工人要熟知本工種的安全操作規(guī)程。 二、服從指揮，科學施工，不違章冒險作業(yè)。 不得動用他人操作的機械、電器設備。 發(fā)現(xiàn)隱患及時處理或上報，認真做好機械的管、用、養(yǎng)、修工作。 按規(guī)定的周期進行檢查和檢測，未經(jīng)檢驗的機械、工器具、不得使用，確保安全。 電器設備由專門電工負責安裝﹑使用和維護，不懂電氣的人員嚴禁使用和玩弄電器設備。 三、進入施工現(xiàn)場，每一位人員必須戴好安全帽、禁止穿拖鞋或光腳，鋼結構防火涂料施工中的安全技術和勞動保護(防塵面罩、防化服、手套)等要求，應按國家現(xiàn)行有關規(guī)定執(zhí)行。 四、對高處作業(yè)職工進行定期醫(yī)務檢查，隨時掌握職工身體情況，有高、低血壓、弱視、聽覺不靈不允許參加高處作業(yè)。 工具隨手入袋，上下傳遞物件禁止拋擲。 高處作業(yè)區(qū)周圍的孔洞、溝道等應設蓋板、安全網(wǎng)和圍欄。 五、工作是思想集中，堅守作業(yè)崗位，對發(fā)現(xiàn)的危險必須報告。 鋼結構防火涂料施工過程中嚴禁喝酒﹑打架﹑吵鬧。 六、施工現(xiàn)場的腳手架，防護設施，安全標志和警示牌，不得擅自拆動，如需要拆動要征得工地施工負責人同意。 七、遇到六級及六級以上的大風或惡劣天氣時，應停止露天高處作業(yè)。
鋼結構防火涂料施工
鋼結構防火涂料施工 施工目的 確保安全、環(huán)保前提下文明施工 施工工藝 施工前準備 鋼結構作為現(xiàn)代建筑的主要形式，在常溫下具有質(zhì)量輕、強度高，抗震性能好，施工周期短，建筑工業(yè)化程度高，空間利用率大等優(yōu)點，為企業(yè)節(jié)省投資而被投資者大量應用。 鋼材在溫度超過300度以后，屈服點和極限強度顯著下降，達到600度時強度幾乎等于零。 未加保護的鋼結構在火災情況下，只需15分鐘，自身溫度就會上升到540度以上，致使構件本身扭曲變形，導致建筑物坍塌毀壞，變形后的鋼結構也無法修復使用。 因此，對鋼結構必須采取防火保護措施，涂裝或。 1、編制依據(jù): 1)鋼結構防火涂料應用技術規(guī)范(CECS24:90) 2)鋼結構工程施工質(zhì)量驗收規(guī)范(GB50205-2001) 3)鋼結構防火涂料通用技術條件(GB14907-2002) 4)建筑設計防火規(guī)范(2001年版) 5)甲方進度安排計劃和工地現(xiàn)場實際情況。 2、施工條件: 1)甲方提供現(xiàn)場材料堆放場地。 2)甲方保證現(xiàn)場具備必要的施工條件。 3)施工用水、用電接至現(xiàn)場。 按照鋼結構防火涂料產(chǎn)品說明書中的施工規(guī)范要求，嚴格施工操作規(guī)程，確保施工質(zhì)量，創(chuàng)優(yōu)質(zhì)施工樣板工程。 按照鋼結構防火涂料施工方案，確保安全、環(huán)保前提下文明施工，按時竣工。 按照鋼結構防火涂料施工方案的規(guī)定，防火涂料施工前應對基材表面按要求進行除銹、防銹處理，務求全面徹底，防火涂料施工前還對基材表面作塵土，油污等雜質(zhì)清除，采用高壓氣體或用高壓水槍進行表面除塵清理，待基材表面無水進行除塵、除雜物、油污等檢查合格后方可施工防火涂料。 1.待涂表面的處理:在施工之前，應將支承構件表面處理干凈(包括除銹、清除焊渣及其它污物);檢查鋼結構表面有無漏刷防銹底漆的現(xiàn)象，及時修補。 2.防火涂料的儲存:經(jīng)檢驗合格的涂料，應存放在干燥通風的倉庫內(nèi)。 應將涂料擺放整齊，防止風吹雨淋、陽光暴曬，如結塊變質(zhì)的涂料，不得使用。 2.涂裝施工:鋼結構防火涂料施工前應充分攪拌均勻后方可施工使用，施工第一遍后，表干后18-24h進行第二遍施工，以后各遍施工，涂層厚度應根據(jù)需求控制，直至達到規(guī)定厚度。 每次施工時間間隔為18-24小時以上，施工環(huán)境溫度為0-40℃。 基材溫度為5-45℃。 3、防火涂料噴涂:噴涂底層料，為提高涂料與鋼梁基層的粘結強度，應在底層的漿料中添加少量的水性膠粘劑。 涂層表面有明顯的乳突、凹坑，應用抹刀修平。 噴涂前應進行試噴并制作樣板。 通過試噴確定噴涂氣壓、噴距、噴槍移動速度等工藝的最優(yōu)參數(shù)，并經(jīng)監(jiān)理用標準樣板比對確認后，方可進行大面積噴涂。 噴涂時，噴槍要垂直于被噴鋼構件表面，噴距6-10毫米，保持在0.4-0.6MP，噴槍運行速度要保持穩(wěn)定，不能在同一位置久留，避免造成涂料堆積和流淌。 噴涂過程中，配料及往噴涂機內(nèi)加料均要連續(xù)進行，不得停留。 底層涂料表面干燥后(底層涂料施工24小時后)，方可進行面層涂料的噴涂，對于明顯凹凸不平處，應用抹刀進行抹平處理，以確保涂層表面均勻光潔。 1.防火涂料在運輸存放過程中要防雨防潮。 2.防火涂料當出現(xiàn)固化、結塊時不得使用。剛施工完的涂層應防止雨水沖淋。 3.若涂料在使用中若變稠時(不屬時間過長硬化)可再加入少量水攪勻后再用。 4.涂料噴涂后，宜用塑料布或其它物品遮擋，以免強風直吹和暴曬，造成涂層開裂。 5.不需噴涂抹涂的部位，要在噴涂前蓋住，一旦造成污染，應馬上清洗干凈。 6.噴涂工具停止使用后，應馬上清洗干凈，以備再用。 7.施工溫度:施工期間，以及施工后24之內(nèi)，施工周圍環(huán)境及鋼構件溫度均應保持在5℃以上為宜。 若不能滿足此溫度條件時，應另采取其它特殊措施，防止涂層受凍。 當風速大于5m/s，或雨天和構件表面有結露時，不宜作業(yè)。 8.防火涂料初期強度較低，容易碰壞。因此，噴涂應在相關鋼結構施工完后再進行，防止強烈震動和碰撞。 9.施工時若有上、下立體交叉作業(yè)，應注意安全。 特別是在腳手架上的操作人員要加倍小心，操作人員必須戴好防護用具，系好安全帶后方可操作。 1、認真做好安全技術交底，嚴格執(zhí)行施工安全的有關規(guī)定，樹立安全意識。 2、高處作業(yè)應嚴格執(zhí)行有關操作規(guī)程。 3、施工用電遵守有關安全用電操作規(guī)程。 4、建立聯(lián)保、互保安全責任制，使用的安全用具要定期檢查維修。 5、施工班組要有專人負責檢查安全，并經(jīng)常開展安全學習活動。 安全員在現(xiàn)場巡回檢查，隨時制止各種違章作業(yè)行為，發(fā)現(xiàn)問題有記錄，有整改措施，有落實。 6、施工現(xiàn)場配備兼職電工。 7、如需自行搭設腳手架時搭設必須按規(guī)范進行。架子搭設完畢后需經(jīng)驗收合格后方可投入使用。
鋼結構防火涂料施工
產(chǎn)品詳細介紹一、該產(chǎn)品采用水性彈性樹脂作為基料的水性鋼結構防火涂料，適用于室內(nèi)鋼結構表面的防火保護，產(chǎn)品具有環(huán)保、耐火限長、粘接強度高、施工方便等特點。 由國家消防產(chǎn)品合格評定中心抽樣，由國家固定滅火系統(tǒng)和耐火構件質(zhì)量監(jiān)督檢驗中心型式認可檢驗，產(chǎn)品格項性能指標完全達到或超過GB14907-2002鋼結構防火涂料標準要求。 二、產(chǎn)品特性粘接強度高、耐火限長、裝飾效果好、綠色環(huán)保、施工方便。 三、應用領域廣泛應用于建筑物及構筑物鋼結構、建筑網(wǎng)架的防火保護。 也可以用于石油、化工、治金、電力、煤碳等工、礦、廠房鋼結構的防火保護。 四、施工工藝與要求1、鋼結構表面的預處理和清潔1)除塵:仔細清除鋼結構表面的灰塵、附著物等雜物;2)除銹:如部分構件局部生銹，除銹處理至相關標準要求。 2、防火涂料涂裝1)準備工作檢驗包裝桶外名稱、型號和制造日期等項目，如有異常，請不要開蓋并及時通知供方;施工前充分攪拌涂料;根據(jù)施工現(xiàn)場溫度、作業(yè)條件等，如有必要，可添加少量清水進行稀釋，調(diào)節(jié)至適當粘度以利于施工。 2)施工環(huán)境要求涂裝工作應在天氣好的時候進行，下雨或霧氣大不要進行涂裝施工;施工進程(指涂料施工到涂層干燥固化前的整個過程期間)應在5-38之間進行;涂裝施工應控制相對濕度在90%以下;如采用噴涂施工，風力超過5級時不宜進行。 3)涂裝施工可采用噴涂、輥涂、刷涂等涂裝方法進行;施工應自上而下、從左到右、先里后外、先難后易、縱橫交錯的原則進行;依據(jù)設計和消防部門提出的防火等級標準，確定涂層厚度和涂裝道數(shù);每道施工厚度控制在0.6mm左右為適宜，不得超過1mm;待防火涂料厚度達到要求且實干后涂刷WB-1室外防火涂料面漆1-2道，面漆可根據(jù)客戶要求進行調(diào)色。 前后道涂裝間隔時間控制在以上，即前道涂裝的涂層實干后，方可進行后道涂裝。 防火涂料除了應具有阻燃耐火和對基材提供物理保護外，還需要具有防潮性、抗水性、耐候性、耐老化性及能適應室外環(huán)境條件的功能，因此在基料和原理選擇上要考慮這些問題。 厚涂型鋼結構防火涂料的基本組成是:膠結料(硅酸鹽水泥、氯氧化鎂或無機高溫黏結劑等)、骨料(膨脹蛭石、膨脹珍珠巖、硅酸鋁纖維、礦棉、巖棉等)、化學助劑(改性劑、硬化劑、防水劑等)、水。 鋼結構防火涂料基料的硅酸鹽水泥、氯氧化鎂水泥和無機黏結劑，常用的無機黏結劑包括堿金屬硅酸鹽類以及磷酸鹽類物質(zhì)等。 但在堿金屬硅酸鹽中往往都存在著游離的堿金屬離子，空氣中的酸性氣體和CO2等將與其發(fā)生化學反應。 如果單用堿金屬硅酸鹽來作為涂料的基料時會使涂膜不耐水、不耐潮、耐候性差，并且涂層容易出現(xiàn)開裂、脫粉等不良現(xiàn)象。 因此如果采用堿金屬硅酸鹽作為鋼結構防火涂料的基料，先要解決的關鍵問題就是對其進行改性，即解決對游離的堿金屬離子的抑制問題。 磷酸鹽類黏結劑也是常用的無機黏結劑，用它作為防火涂料的基料時，避免了堿性氧化物與空氣中的酸性氣體反應的問題，從而提高了涂料的耐候性、耐水性等理化性能指標。 但是，磷酸鹽類黏結劑中M/P的摩爾比(M指金屬，P是磷)對涂料的貯存穩(wěn)定性、耐水性以及涂料與鋼基材的黏結力等各項性能都有直接的影響。 因此，在以磷酸鹽為基料的鋼結構防火涂料的研制中，基料摩爾比的控制是很重要的。 由于厚型鋼結構防火涂料的涂層厚而且用量多，增加建筑物自重。 因此，在涂料應注意加入一些輕質(zhì)材料和隔熱骨料以降低涂料的密度。 用得多的輕質(zhì)隔熱骨料主要是膨脹蛭石和膨脹珍珠巖。 蛭石是一種含鐵、鎂的鋁硅酸鹽類礦物質(zhì)，具有層狀結構，層間有結晶水。 它受熱膨脹時，會像水蛭一樣蠕動，故名蛭石。 其密度為80~200kg/m3，熱導率為0.17~0.25W/(m·K)，耐火性能強，吸聲、隔聲性能好，無味，是防火涂料的重要摻材。 珍珠巖是一種玻璃質(zhì)巖石，經(jīng)破碎、篩分、預熱、瞬間焙燒，可膨脹至20倍左右，形成具有蜂窩泡沫狀結構的膨脹珍珠巖。 膨脹珍珠巖的質(zhì)量輕，容重為80-250kg/m3，熱導率為0.042~0.076W/(m·K)，具有保溫、隔熱、不燃、、化學穩(wěn)定性好等特性，也是防火涂料中的重要填料。 膨脹型防火涂料也可以保護混凝土或木材結構嗎膨脹型防火涂料也可用于混凝土保護。 在這種情況下，計算給定耐火時間所需的厚度時要考慮到鋼筋的臨界溫度(350至500C之間)和混凝土保護層的臨界溫度(埋入鋼筋的表面與混凝土之間的小距離)以及混凝土的外表面條件。 膨脹型防火涂料，尤其是透明型，也可用于木材保護，減少起火反應并提高耐火等級。 何時測量防火涂料的濕膜厚度(WFT)和干膜厚度(DFT)在施工過程中，經(jīng)常用濕膜厚度計測量濕膜厚度(WFT)。 要根據(jù)濕膜厚度(WTF)確定干膜厚度(DFT)，將WFT乘以比重系數(shù)。
鋼結構防火涂料的施工工藝流程-鑫鋼盾水漆品牌:鑫鋼盾
最近搜索:鋼結構防火涂料的施工工藝流程-鑫鋼盾水漆 施工以前我們需要做好以下工作: (1)在施工之前，應將支承構件表面處理干凈(包括除銹、清除焊渣及其它污物)。 (2)檢查鋼結構表面有無漏刷防銹底漆的現(xiàn)象，及時修補。 2.防火涂料的儲存涂料的儲存:經(jīng)檢驗合格的涂料，應存放在干燥通風的倉庫內(nèi)。 應將涂料擺放整齊，防止風雨淋、陽光曬，如結塊變質(zhì)的涂料，不得使用。 步、通過做好施工前的充分準備，現(xiàn)在進行正式的防火涂料施工 2.涂裝施工:施工前必須將防火涂料攪拌均勻方可施工，如涂料太稠可加入少量水，直至適合噴涂為止。 噴涂遍涂料是其厚度不應超過3mm為宜，當遍基本干燥后再噴涂下一道，直至達到規(guī)定厚度。 防火涂料涂裝前，鋼構件表面除銹及防銹底漆涂裝應符合設計要求。 2.防火涂料當出現(xiàn)固化、結塊時不得使用。 剛施工完的涂層應防止雨水沖淋。 3.若涂料在使用中若變稠時(不屬時間過長硬化)可再加入少量水攪勻后再用。 4.涂料噴涂后，宜用塑料布或其它物品遮擋，以免強風直吹和暴曬，造成涂層開裂。 5.噴涂工具停止使用后，應馬上清洗干凈，以備再用。 6.施工溫度:施工期間，以及施工后24之內(nèi)，施工周圍環(huán)境及鋼構件溫度均應保持在5℃以上為宜。 若不能滿足此溫度條件時，應另采取其它特殊措施，防止涂層受凍。 當風速大于5m/s，或雨天和構件表面有結露時，不宜作業(yè)。 7.防火涂料初期強度較低，容易碰壞。 因此，噴涂應在相關鋼結構施工完后再進行，防止強烈震動和碰撞。
常德防火涂料廠家
產(chǎn)品詳情關鍵詞常德防火涂料施工團隊，天門鋼結構防火涂料，濟源防火涂料廠家批發(fā)，安慶防火涂料批發(fā) 12個月 鋼結構防火涂料 怎么決定膨脹型防火涂料的干膜厚度(DFT)一定耐火時間(R30、60、90、120分鐘或更長)所需的干膜厚度和材料數(shù)量取決于各種因素。 對于鋼結構，主要決定因素是:質(zhì)量系數(shù)(也稱為質(zhì)量因數(shù)，截面因數(shù)或HP/A或A/V)。 質(zhì)量系數(shù)越高，鋼型材加熱的速度越快，因此所需的防火材料的厚度也越大。 暴露度:是鋼結構暴露于火中的各個面的數(shù)量。 即定性該結構部件是圓柱或橫梁，復合元件，還是中空管型結構等。 臨界溫度:限溫度是利用率的函數(shù)。 臨界溫度越低，鋼型材到達臨界點的速度就越快，因此所需的防火材料的厚度也越大。 持續(xù)時間或防火等級:要求的防護等級(R60，R120等)。 測試標準和批準:對于相同的保護，不同的標準和評估可以給出不同的厚度。 何時測量防火涂料的濕膜厚度(WFT)和干膜厚度(DFT)在施工過程中，經(jīng)常用濕膜厚度計測量濕膜厚度(WFT)。 要根據(jù)濕膜厚度(WTF)確定干膜厚度(DFT)，將WFT乘以比重系數(shù)。 對于福熙產(chǎn)品范圍，該值介于0.68和0.7之間。 每種涂料可以達到的大厚度因產(chǎn)品以及它的理論涂布率而異。 在足夠的干燥時間后，應使用合適的校準儀表對干膜厚度進行測量。 具有統(tǒng)計功能以存儲讀數(shù)并給出平均值的電磁感應儀器為有用。 如果干膜讀數(shù)包括底漆和/或面漆，則為這些涂層留出余量，并從總讀數(shù)中減去。 鋼結構防火涂料施工注意事項: 1、防火涂料在運輸存放過程中要防雨防潮; 2、防火涂料當出現(xiàn)固化、結塊時不得使用。 剛施工完的涂層應防止雨水沖淋; 3、若涂料在使用中若變稠時(不屬時間過長硬化)可再加入少量水攪勻后再用; 4、涂料噴涂后，宜用塑膠布或其它物品遮擋，以免強風直吹和暴曬，造成涂層開裂; 5、不需噴涂抹涂的部位，要在噴涂前蓋住，一旦造成污染，應馬上清洗干凈; 6、噴涂工具停止使用后，應馬上清洗干凈，以備再用; 若不能滿足此溫度條件時，應另采取其它措施，防止涂層受凍。 當風速大于5m/s，或雨天和構件表面有結露時，不宜作業(yè); 8、防火涂料初期強度較低，容易碰壞。 因此，噴涂應在相關鋼結構施工完后再進行，防止強烈震動和碰撞; 9、施工時若有上、下立體交叉作業(yè)，應注意安全。 特別是在腳手架上的操作人員要加倍小心，操作人員戴好防護用具，系好安全帶后方可操作。 鋼結構防火涂料是防火涂料中的一種，主要是用在不燃燒體鋼架結構件上的保護性材料，其涂層比較厚而且密度小、導熱系數(shù)低、還具有很好的隔熱性能。 鋼結構防火涂料是一種防火涂料產(chǎn)品，主要鋼結構防火保護。 鋼結構有著強度高重量輕的特點，提高了效率和速度，在建筑行業(yè)得到廣泛應用，而且鋼結構的延展性和抗震性良好，施工時間短，被越來越多的應用于高樓建設。 但是鋼結構的抗高溫性并不是很好，在火災情況下只需一刻鐘的時間，鋼結構的溫度就會上升到540度以上，高溫下鋼結構就容易變形，繼而導致事故發(fā)生，因此鋼結構防火涂料就產(chǎn)生了。 一、涂層厚度 超薄型鋼結構防火涂料:涂層厚度小于或等于3mm; 二、注意事項 2、使用前被涂底材要清除油污、塵土以及檢測底材表面防銹漆與防火涂料的相溶性。 3、施工方法采用刷、噴、滾涂均可，使用前須充分攪拌均勻，大面積施工須有的施工隊伍。 詳情見施工作業(yè)書。 4、超薄型鋼結構防火涂料開封后的防火涂料請一次用完;未用完的涂料，要重新封嚴。 6、超薄型鋼結構防火涂料所有溶劑為易燃物，施工時要注意通風，嚴禁火種。 三、存儲超薄型鋼結構防火涂料須存放于陰涼干燥處，嚴禁高溫煙火，有效存儲期一年。 恩施非膨脹型防火涂料 萍鄉(xiāng)防火涂料廠家 湖北江陵縣鋼結構防火涂料施工 湖北華容區(qū)鋼結構防火涂料施工 天門防火涂料施工團隊 安徽淮北杜集區(qū)防火涂料施工報價 天門膨脹型防火涂料價格湖南岳陽防火涂料施工 荊門防火涂料報價 防火涂料施工團隊熱門信息湖北洪湖市超薄型防火涂料江西新余防火涂料 湖北西塞山鋼結構防火涂料施工 湖南桂陽縣鋼結構防火涂料施工 湖北咸安區(qū)防火涂料施工團隊 北塔區(qū)防火涂料施工 湖北黃石鋼結構防火涂料施工報價 宜昌鋼結構防火涂料價格 留言板防火涂料施工團隊常德防火涂料施工團隊天門鋼結構防火涂料濟源防火涂料廠家批發(fā)安慶防火涂料批發(fā)。
鋼結構倉庫防火涂料的注意事項
《建筑設計防火規(guī)范》GB50016-2014取消了原規(guī)范中丁、戊類廠房可不采取防火保護措施的規(guī)定，因此所有的鋼結構倉庫類建筑，都必須涂刷防火材料或采取其他防火保護措施。 在涂料施工期間及施工完畢后的24小…。 鋼結構倉庫類建筑按防火等級，劃分為甲類、乙類、丙類、丁類、戊類等5類廠房，甲類為最高防火等級廠房。 可見防火涂料對鋼結構建筑的消防安全至關重要。 鋼結構防火涂料采用刷涂或噴涂，均勻覆蓋在鋼結構表面，可以防火隔熱。 有效防止鋼結構因高溫而強度下降、失去支撐能力，最后導致建筑坍塌。 以下是防火涂料的有關注意事項。 防火涂料初期強度較低，容易磕傷碰壞，需避免強烈的震動和碰撞。 因此，涂料工程應該安排在相關鋼結構構件施工完成后在進行。 涂料操作人員必須戴好防護用具，系好安全帶才能進行施工作業(yè)。 施工時應盡量避免立體交叉作業(yè)，在腳手架上的操作人員應加倍小心。 防火涂料在存儲及運輸過程中要防雨防潮，以免涂料污染失效。 當防火涂料出現(xiàn)固化、結塊等現(xiàn)象時不得使用，做報廢處理。 排除涂料因時間過長出現(xiàn)硬化外，在施工使用時涂料變稠，可加入適量水稀釋、攪拌均勻后可繼續(xù)使用。 在涂料施工期間及施工完畢后的24小時內(nèi)，施工周圍環(huán)境及鋼結構倉庫構件溫度都需要保持在5℃以上。 如在施工期間不能滿足該溫度，需要采取其他防火措施，避免涂層受凍。 涂料施工完畢后，應用塑料布等防風、防雨、防曬材料遮蓋，避免強風、雨水和暴曬對涂層造成破壞。
鋼結構防火涂料施工驗收規(guī)范專業(yè)交流論壇
本帖最后由駿本科技于2014-6-1811:54編輯1.在施工現(xiàn)場可以對鋼結構防火涂料進行的檢驗項目包括:在容器中的狀態(tài)、外觀與顏色、初期干燥抗裂性、涂層厚度。 2.耐火性能是鋼結構防火涂料最為重要的技術性能，涂層厚度是在施工現(xiàn)場快速檢測鋼結構防火涂料施工質(zhì)量的關鍵性能指標。 3.施工時鋼結構防火涂料的實際噴涂厚度不能進行換算，必須根據(jù)耐火極限的檢測數(shù)據(jù)確定。 4.在施工現(xiàn)場進行質(zhì)量檢測時，涂層厚度是否滿足設計要求應以該批次鋼結構防火涂料耐火極限的檢測數(shù)據(jù)為依據(jù)。 5.在施工現(xiàn)場進行涂層厚度檢測時，應以單個構件所有測點的平均值作為該構件的涂層厚度。 涂層厚度是否符合設計要求的判定依據(jù)是:涂層厚度應滿足涂料檢驗報告的厚度要求，且該檢驗報告的耐火極限應不低于被涂構件的設計耐火極限。 6.厚型和薄型鋼結構防火涂料可以考慮試驗室技術條件與施工現(xiàn)場的差異，并取85%的保證率進行涂層厚度計算。 而超薄型鋼結構防火涂。 防火涂料涂裝前，鋼構件表面除銹及防銹底漆涂裝應符合設計要求和國家現(xiàn)行有關規(guī)范規(guī)定，應徹底清除鋼構件表面的灰塵、油污等雜物。 防火涂料涂裝應在室內(nèi)裝飾之前和不被后續(xù)工程所損壞的條件下進行。 施工時，對不需要進行防火保護的墻面、門窗、機械設備和其他構件等應進行遮蔽保護。 噴涂前刷一遍東安鋼結構界面劑，待界面劑表干后采用噴涂或抹涂的方式進行涂裝。 涂裝前，按粉料:乳液=1:1的比例混合攪拌均勻，使之呈無結塊稠流體狀態(tài)。 稀稠度應根據(jù)涂裝方式而定，以方便施工、不流淌、粘結牢固為宜。 采用噴涂方式涂裝時，用凹凸斗式噴槍，空氣壓力為0.6～0.8MPa，噴槍口直徑宜為6～10mm。 噴槍垂直于被涂裝構件表面，以40～60cm為宜。 噴涂施工第一遍不亦過厚，待干后再進行下一遍施工，以不流淌為宜，直到達到標準規(guī)定厚度。 采用抹涂方式涂裝防火涂料的涂裝方法與抹水泥的方法基本一致。 使用厚型鋼結構防火涂料時的注意事項施工過程中和涂層干燥固化前，環(huán)境溫度宜保持在5～45℃，相對濕度不宜大于85?%，空氣應流通。 當構件表面有結露時，不宜施工。 施工過程。 鋼材是一種不會燃燒的建筑材料，它具有抗震，抗彎等特性。 在實際應用中，鋼材既可以相對增加建筑物的荷載能力，也可以滿足建筑設計美感造型的需要;還避免了混凝土等建筑材料不能彎曲，拉伸的缺陷。 因此鋼材受到了建筑行業(yè)的青睞，單層，多層，摩天大樓，廠房，庫房，候車室，候機廳等采用鋼材都很普遍。 鋼結構通。 由于小組弟是做消防工程的，現(xiàn)有一個投標文件中要求鋼結構防火涂料也要求和消防水系統(tǒng)和泡沫消防系統(tǒng)等一起承包。 現(xiàn)因小弟要寫一份施工組織設計方案，其中關于鋼結構防火涂料的不知如何下手，故希望各位幫個忙，給我一份詳細的鋼結構防火涂料的操作說明。 先謝謝了!!另外鋼結構防火涂料施工的主要程序又有哪些步驟呢?倒如消火栓系統(tǒng)的施工主要程序是:消火栓系統(tǒng):安裝準備→配合土建預留預埋→干管安裝→立管安裝→消火栓及支管安裝→管道試壓及沖洗→系統(tǒng)綜合試壓及沖洗→消火栓配件安裝→系統(tǒng)通水調(diào)試。 鋼結構防火涂料施工方案1工程概況XX核電站一期常規(guī)島和B0P設施的工程中，鋼結構防火等級為二級，防火保護涂料選用常州市凱星涂料有限責任公司生產(chǎn)的SC室內(nèi)超薄型鋼結構防火涂料，進行鋼結構的防火工程施工。 2編制依據(jù)2.1鋼結構防火涂料應用技術規(guī)范(CECS24:90)2.2鋼結構工程施工質(zhì)量驗收規(guī)范(GB50205-2001)2.3鋼結構防火涂料通用技術條件(GB14907-2002)2.4根據(jù)甲方進度安排計劃和工地現(xiàn)場實際情況。 3涂覆部位根據(jù)施工圖紙的要求對各子項工程及指定部位鋼構件涂刷防火涂料。 若對具體鋼構件是否應涂膨脹漆有疑間，承包商應向業(yè)主書面征求意見。 4主要項目4.1材料審批向業(yè)主提交所用防火涂料的全部細節(jié)。 購買材料或現(xiàn)場使用之前，應得到業(yè)主的書面認可，方可施工。 鋼結構防火涂料技術應用規(guī)范 建筑設計防火規(guī)范為了保衛(wèi)社會主義建設和公民生命財產(chǎn)的安全，在城鎮(zhèn)規(guī)劃和建筑設計中貫徹預防為主，防消結合的方針，采取防火措施，防止和減少火災危害，特制定本鋼結構防火涂料規(guī)范。 第一章總則第1.0.1條為了保衛(wèi)社會主義建設
發(fā)表評論
還沒有評論，來說兩句吧...
目錄[+]
